Plaqueur à brides
Caractéristiques

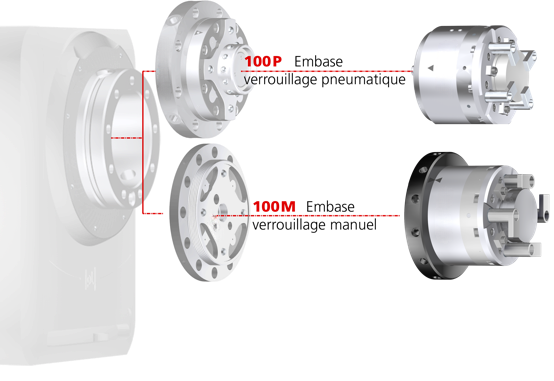

- Pour embases 100M/P
- Hauteur pièce : 0 à 15mm
- Course d’appui : 5mm
- Course de rotation : 5mm
- Changement rapide de la plaque de travail
- Pression d’air d’utilisation : 1 à 5 bar
Options possibles
- Ejecteur / Vacuum
- Personalisation des brides et appuis
- Version standard / version à brides indépendantes
- Changement du sens de rotation des brides.
Centrage du plot de travail de haute précision à 3 billes
Autres versions :
- positionnement à goupilles
- serrage central
Convertisable
Un plaqueur à brides peut être facilement converti en un mandrin presse flanc.
Plaqueurs à brides serrage centrale

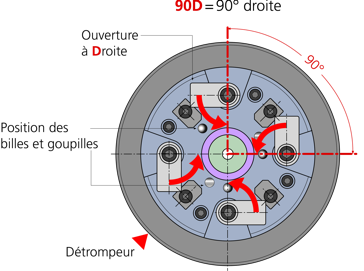

PLAA-10860SC-100M-90D

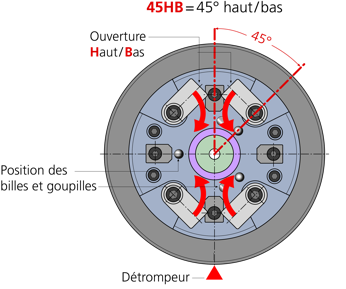

PLAA-10860SC-100P-45HB

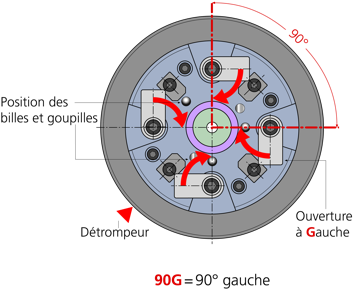

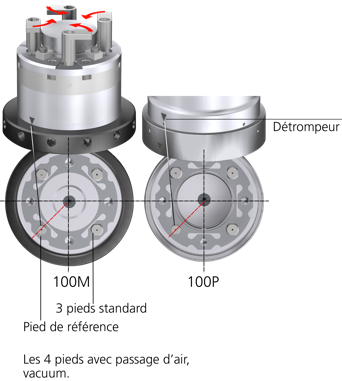

Configurations des plaqueurs

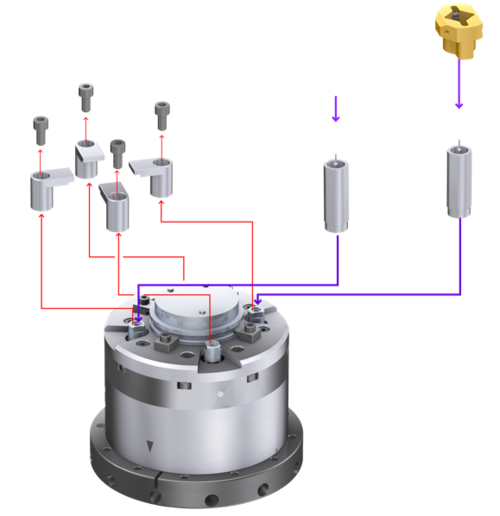

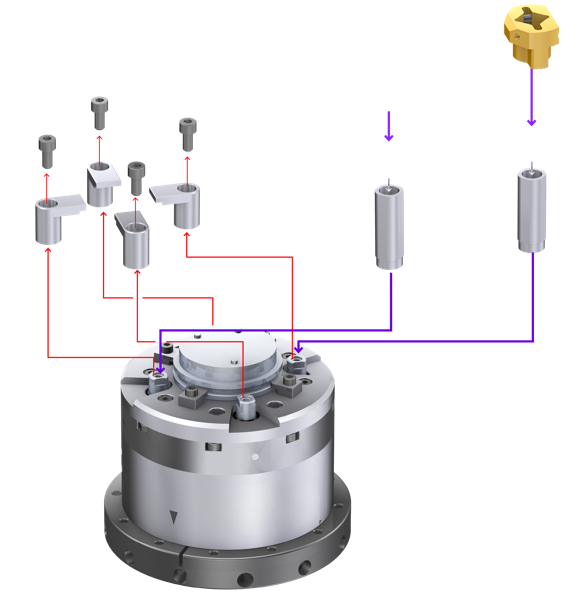

Transformation
Un plaqueur à brides peut être facilement converti en un mandrin presse flanc :
- devisser les brides
- visser les axes pivotant
- monter les press-flanc

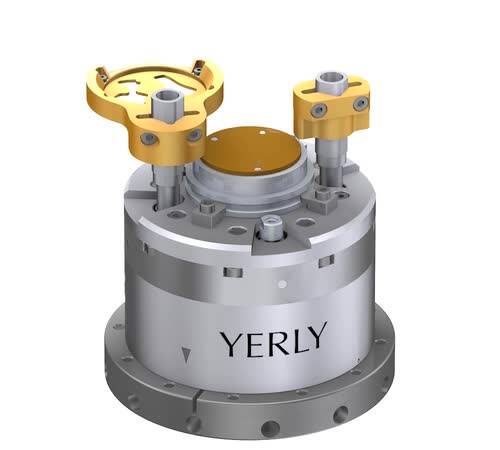

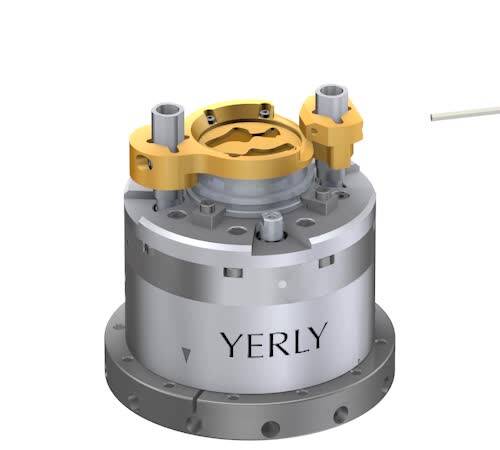

Le presse flanc
permet de serrer le maximum de surface durant l’usinage.
Ce qui est l’idéal pour l’usinage des pièces fines

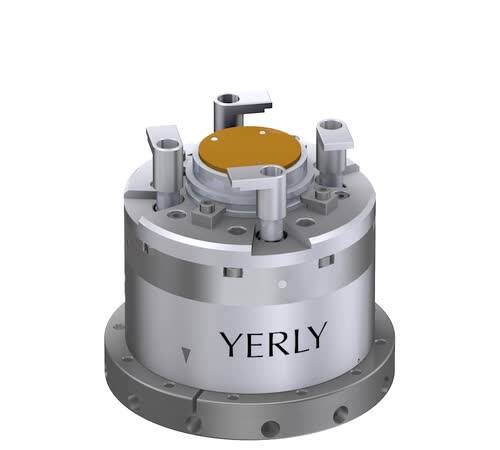

Plaqueur standard
Les quattre brides tiennent la pièce simultanément.
Plaqueur à brides indépendantes
Les deux brides peuvent tenir la pièce indépendamment l’une de l’autre en fonction des besoins.
