Mandrin bi-autocentrant

Mandrins reliés de serrage bi-autocentrant pour la fabrication de boîtes de montres

Une innovation AXXEN

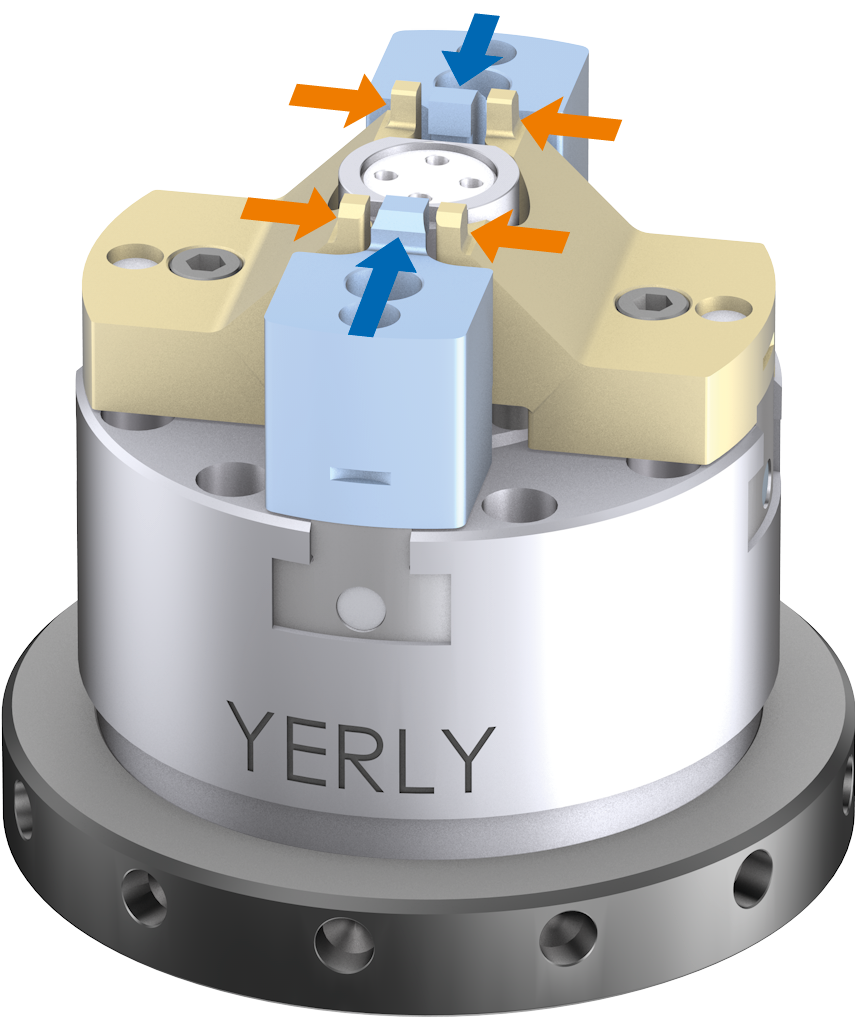

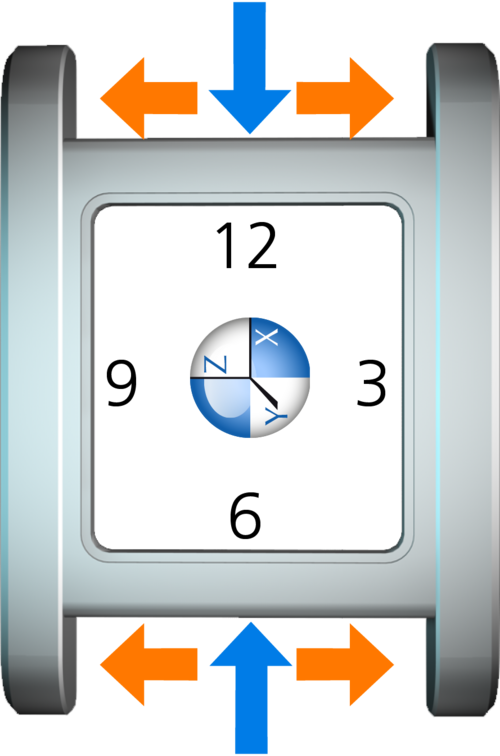

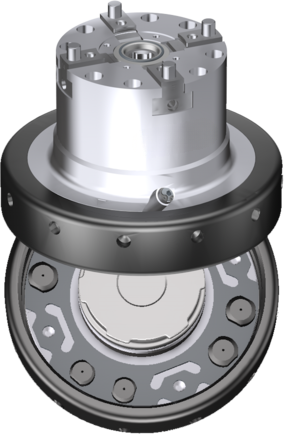

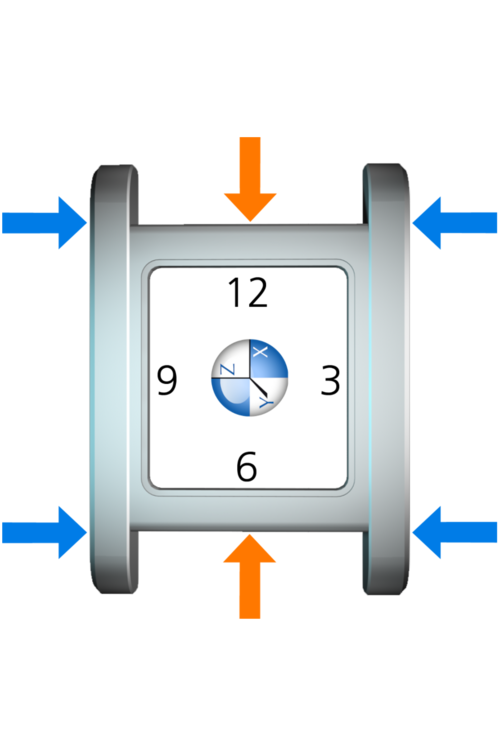

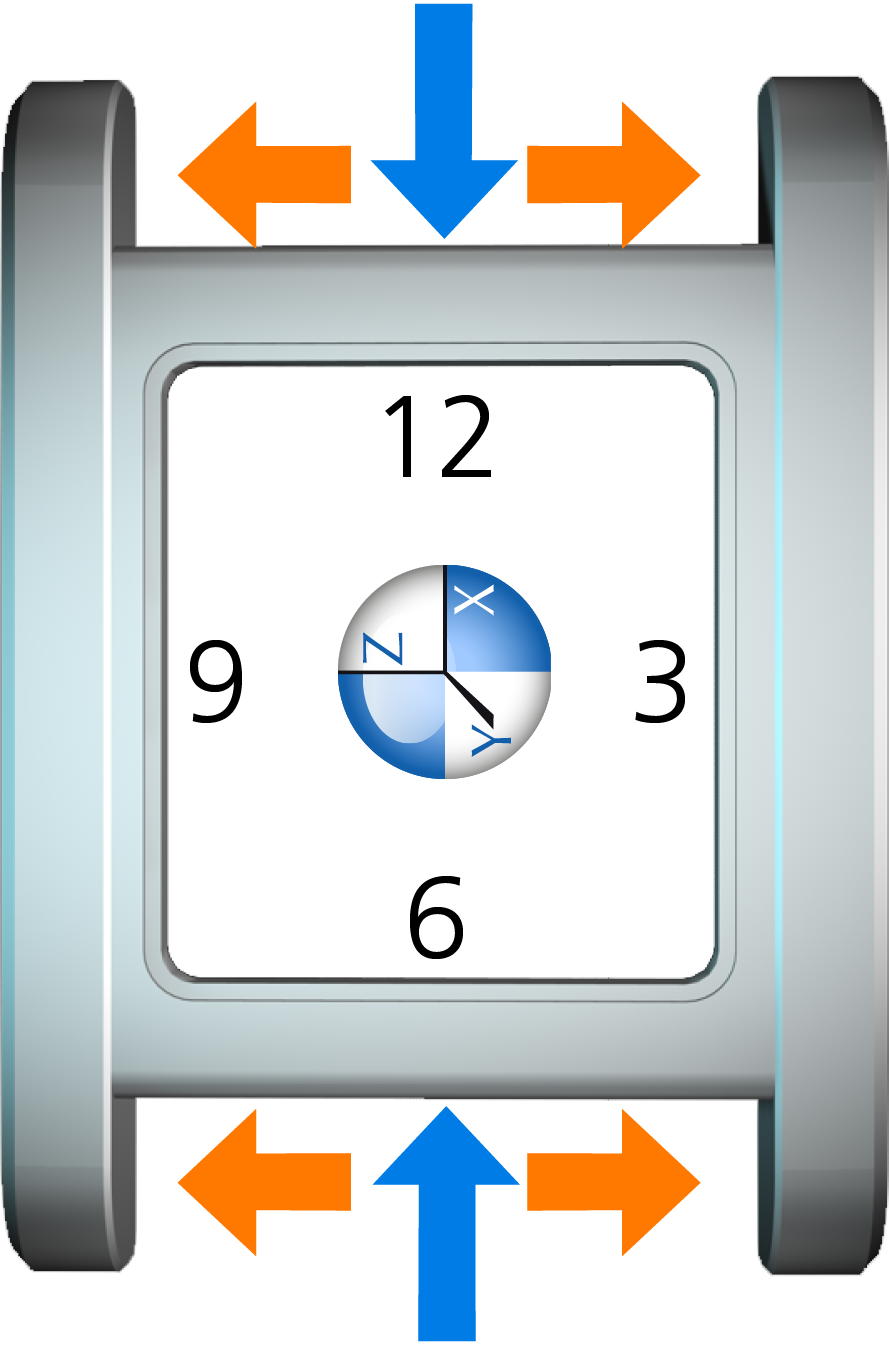

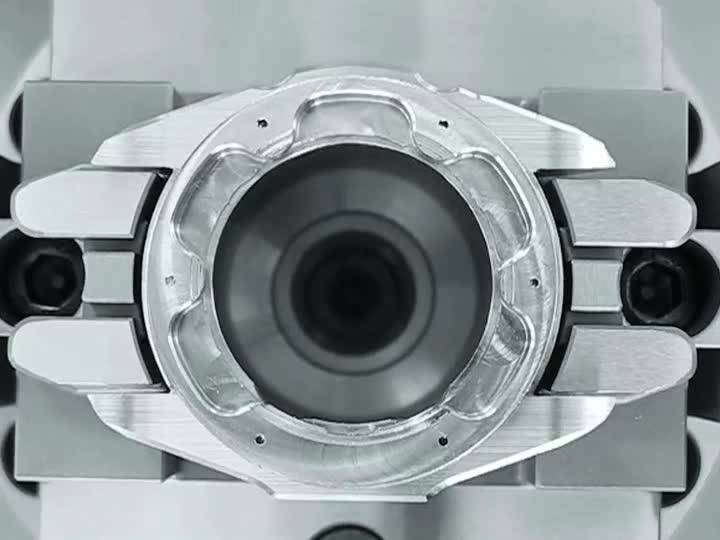

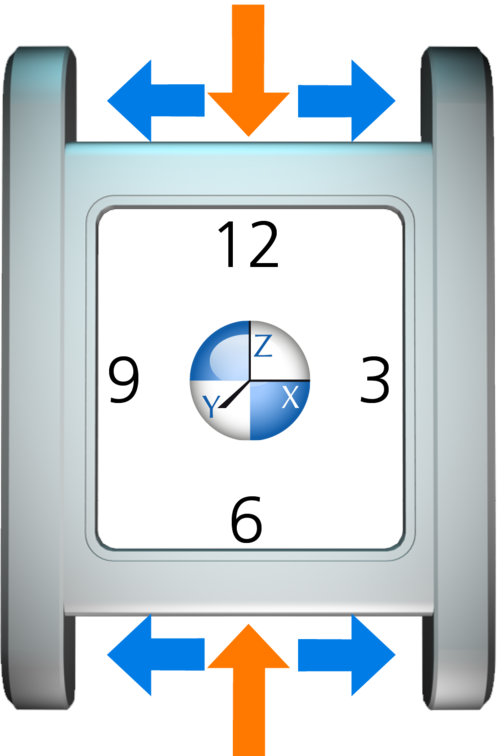

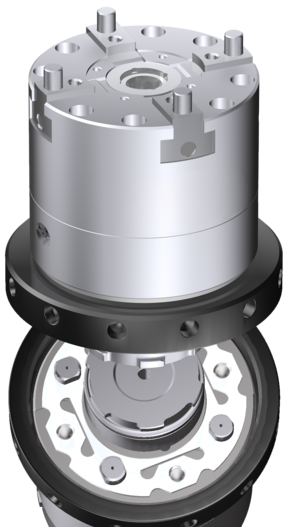

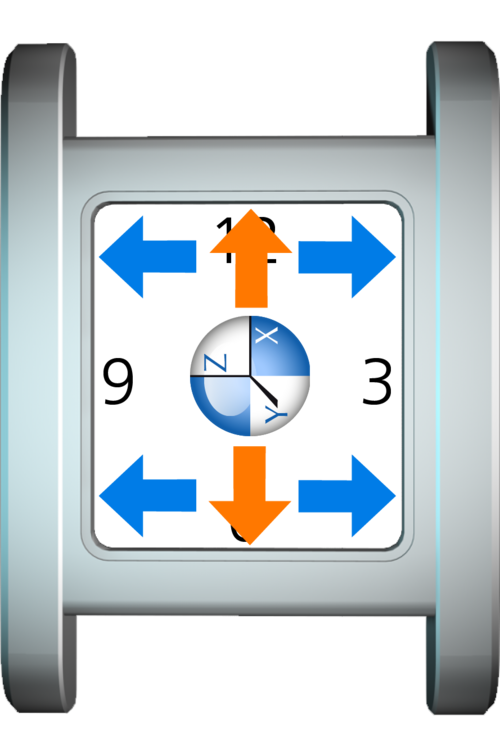

Il s’agit d’un nouveau type de mandrin pour le centrage de la boîte, doté de deux paires de mors à déplacement opposé. Deux mors assurent le centrage de l’entre-cornes et les deux autres centrent la carrure au diamètre. Une boîte ainsi positionnée est orientée avec précision dans tous les sens.

Description de l'image

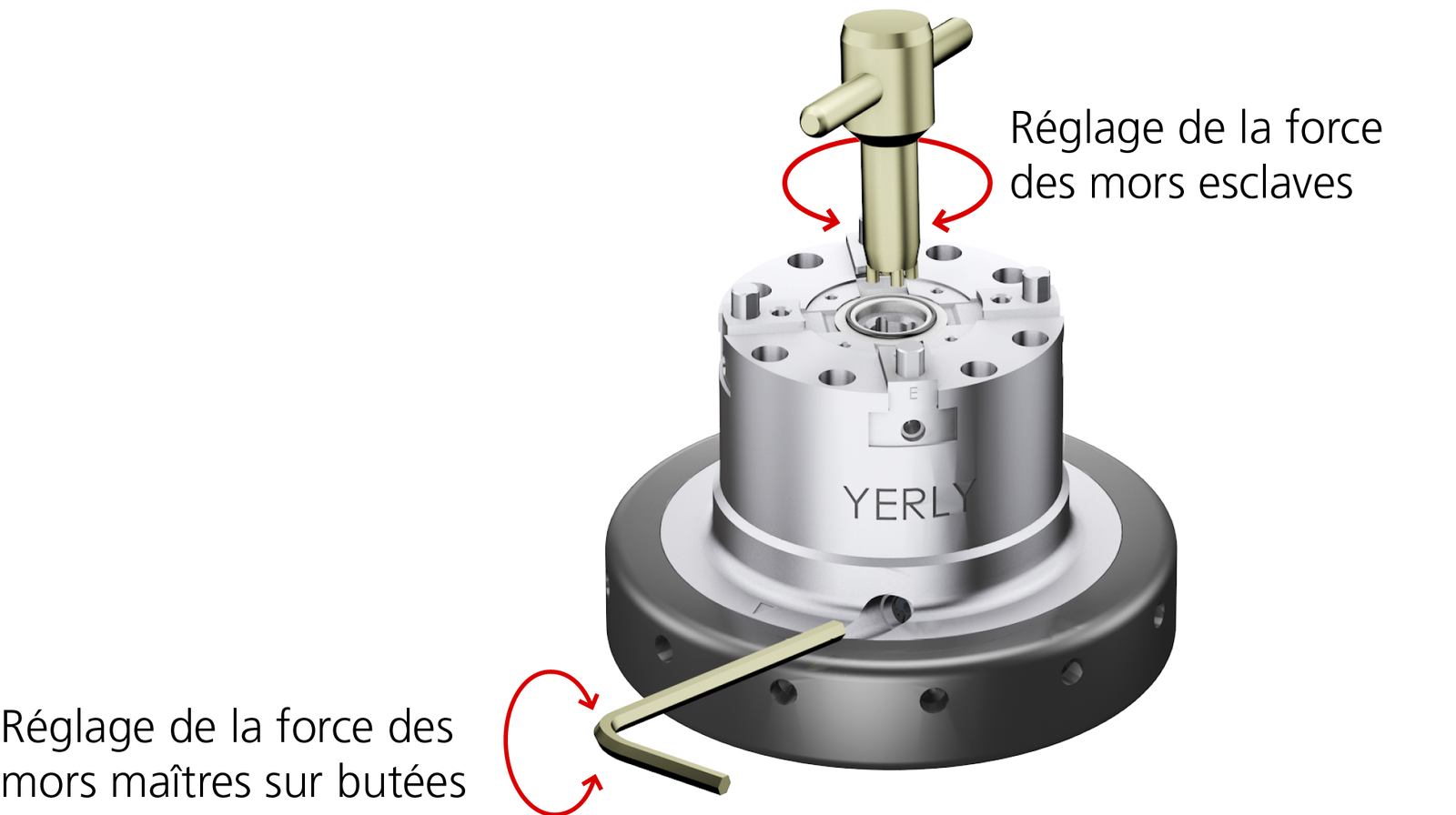

Description de l'image

Caractéristiques

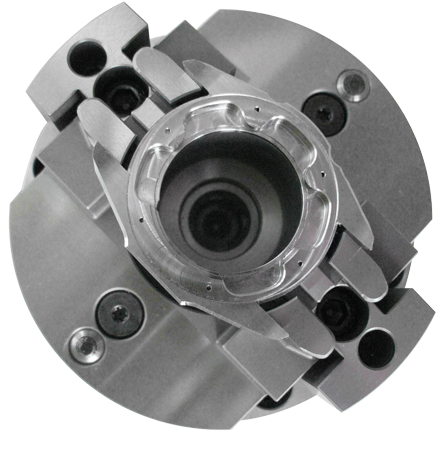

Mandrin relié ou autonome
Repositionnement du mandrin à 2µm sur machine
Repositionnement des mors trempés +/- 5µm
Ouverture et fermeture pilotées par le tirant machine ou pneumatique
Possibilité de monter le serrage sur un attachement rapide (ATRAP)

Options possibles

Nous confectionnons des mors sur mesure.
Possibilité d'avoir des courses d'ouvertures plus importantes (système à biellettes)
Intégration de butées réglables ultra-précises pour les pièces fines et délicates
Possibilité d'éjection par le centre

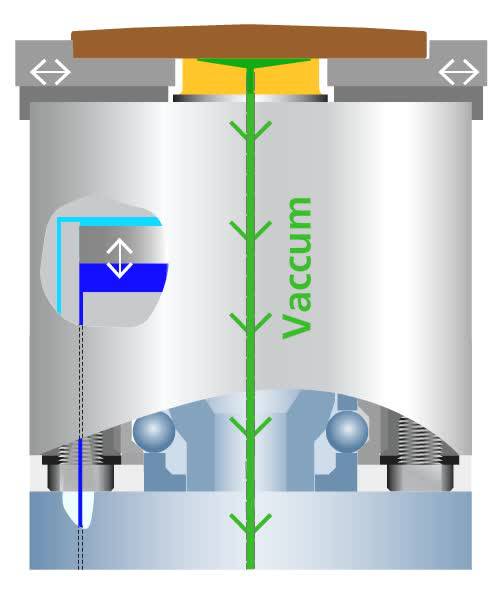

Possibilité de contrôle vacuum par le centre
Possibilité de lubrification par le centre
Variante : 1 / 2 / 3 / 4 / 6 / 8 mors sur demande
Positionnement des mors par serrage droit / serrage oblique / rainures / billes
